QTZ80(5610)塔式起重機, 是山東百脈建設機械有限公司按JG/T5031《塔式起重機》設計的。
1、該機的各項性能參數及技術指標均達到國內領先水平，最大起重力矩為800KN· m，有效工作幅度 3～56 m，最大額定起重量6 t。其中最大工作幅度達56米，吊臂長度完全超過了國內外其它的同類產品。
2、整機外型為國際流行式，美觀大方，深受廣大用戶的喜愛。
3、工作方式多，適用范圍廣，該機有地下澆基礎固定式，底架固定獨立式,外墻附著等工作方式，適用各種不同的施工對象，獨立式安裝高度40米，附著式起升高度可達150米。
該塔機還有內爬式、軌道行走式，用戶需要請訂貨時說明。
4、塔機工作速度快、高速性能好、工作平穩、效率高，起升機構基本上實現了重載低速，輕載高速。小車變幅機構具有三種速度滿足工作需要；回轉機構設有常開式停止器，使塔機就位準確，便于安全作業。
5、塔機安全保護裝置齊全，配置有重量限制器、力矩限制器、高度限位器、回轉限位器、小車防斷繩裝置、小車防斷軸裝置及回轉、變幅機構的制動器等安全裝置，且均為機械式或機電一體化產品，靈敏可靠，能適應于惡劣的施工環境，確保塔機工作的安全可靠，同時還設有休息平臺，護欄等勞動安全保護設施，以保障塔機裝拆、檢修及司機上下通行時的人身安全。
6、司機室獨立外置，視野好，內部空間大，操作舒適、安全。為操作者提供了良好的工作環境。司機室通過先進的聯動臺操作各機構動作，操作容易，維修簡單。
7、本產品的設計完全符合或優于有關國家標準。該機在設計過程中，從鋼結構的有限元計算、整機參數優化、整機穩定性驗算到各機構選型等常規設計運算和全部繪圖工作都是由計算機系統完成的，設計科學，制作精細。
8、基于以上特點，該型塔機既能滿足中、小城市一般民用建筑需要，又能滿足大、中城市高層或超高層民用建筑的需要，同時也可用于橋梁、水利工程、大跨度工業廠房以及采用滑模法施工的高大煙囪等大型建筑工程中，對港口、貨場的裝卸作業也能適用。

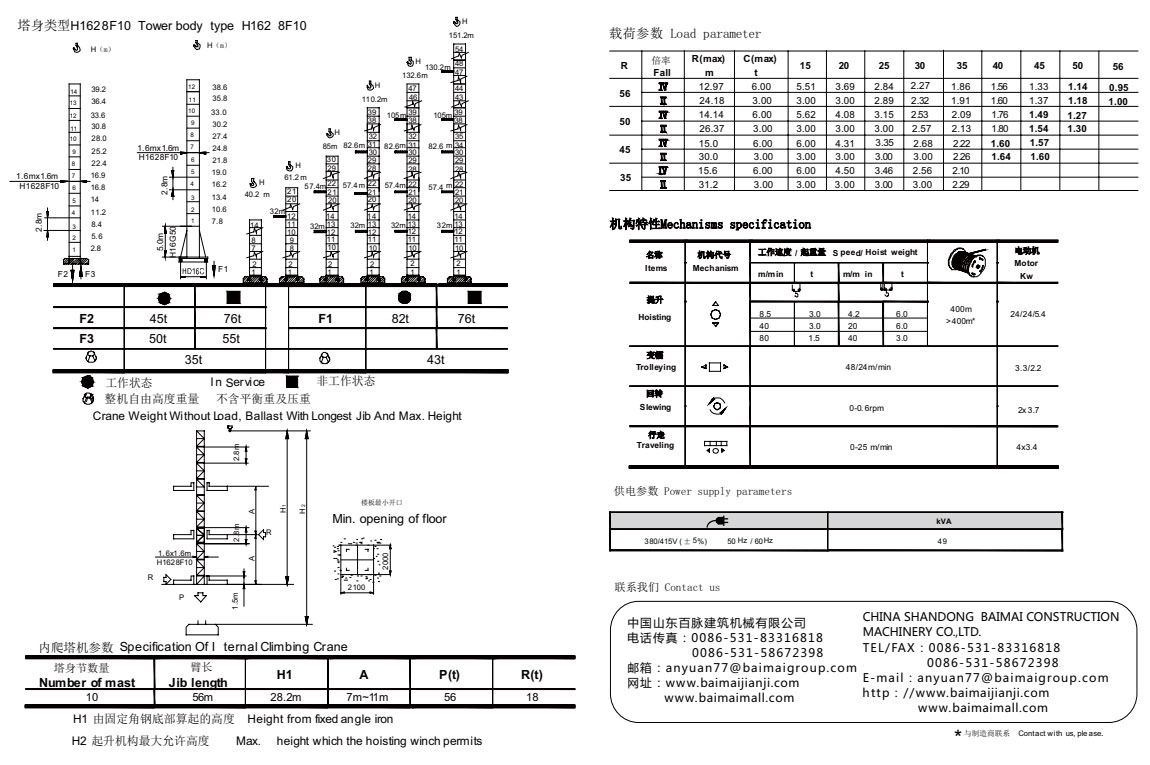

技術性能表
|
機構工作級別 |
起 升 機 構 |
M5 |
||||||||
|
回 轉 機 構 |
M4 |
|||||||||
|
牽 引 機 構 |
M3 |
|||||||||
|
最大起重力矩 kNm |
800 |
|||||||||
|
安裝高度m |
倍率 |
支腿固定式 |
底架固定式 |
附 著 式 |
||||||
|
α＝2 |
40 |
40 |
150 |
|||||||
|
α＝4 |
40 |
40 |
75 |
|||||||
|
工作幅度m |
最大工作幅度 |
56 |
||||||||
|
最小工作幅度 |
3 |
|||||||||
|
最大起重量t |
6 |
|||||||||
|
起升機構 |
倍率 |
α＝2 |
α＝4 |
|||||||
|
速度m/min |
80 |
40 |
8.88 |
40 |
20 |
4.44 |
||||
|
起重量t |
1.5 |
3 |
3 |
3 |
6 |
6 |
||||
|
功率kW |
24/24/5.4 |
|||||||||
|
牽引機構 |
速度m/min |
22/44 |
||||||||
|
功率kW |
2.2/3.3 |
|||||||||
|
回轉機構 |
速度r/min |
0.60 |
||||||||
|
功率kW |
3.7×2 |
|||||||||
|
頂升機構 |
工作壓力MPa |
25 (推薦值) |
||||||||
|
速度m/min |
0.4(推薦值) |
|||||||||
|
功率kW |
7.5 |
|||||||||
|
總功率kW |
34.7 (不包括頂升機構) |
|||||||||
|
平衡重 |
47 |
56 |
||||||||
|
11.0 |
13.9 |
|||||||||
|
工 作 溫 度 ℃ |
－20～＋40 |
|||||||||
